Laserski prsten DSIII

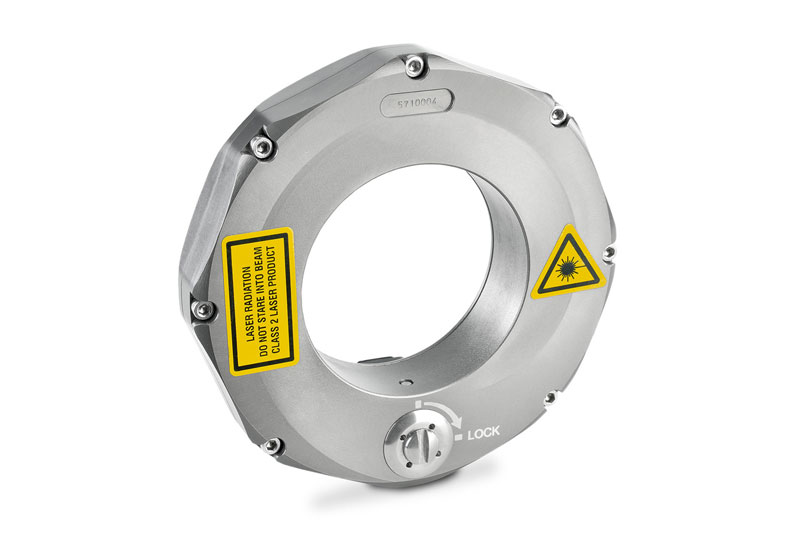

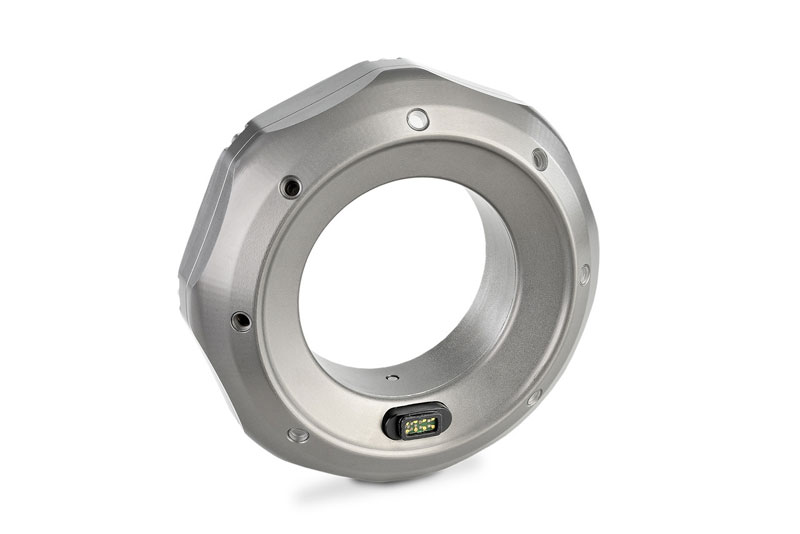

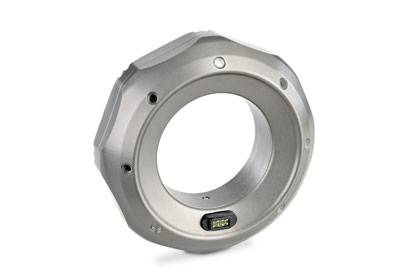

LASERSKI PRSTEN SA 7 TAČAKA Ø 200 MM - 400 MM
Za detaljno merenje deformacije na objektu koji pregledate dostupan je opcioni laserski prsten sa 7 laserskih dioda. Laserski prsten se može koristiti samo u kombinaciji sa DSIII kamerom “riblje oko”. Laserski prsten je postavljen na DSIII kameri iza objektiva. Laserske diode osvetljavaju vidno polje kamere “riblje oko” iz 7 tačaka. Pomoću WINCAN Laser Scan programskog modula prsten se interpolira sa ovih 7 tačaka omogućavajući da se uspostavi poprečni presek profila za ceo domašaj (celu dužinu) cevi.
- Paljenmje i gašenje lasera pomoću VC200/DCX5000 kontrolne jedinice
- Pozicioniranje laserskog prstena iza DSIII kamere
- Lako pozicioniranje sistema u cevovodu zahvaljujući kompaktnom dizajnu celog sistema (DSIII kamere i laserskog prstena)
- Jednostavna i brza instalacija
- Tačnost merenja ima WRc odobrenje (sertifikat)
- Kompatibilan je samo sa DSIII kamerom
LSS

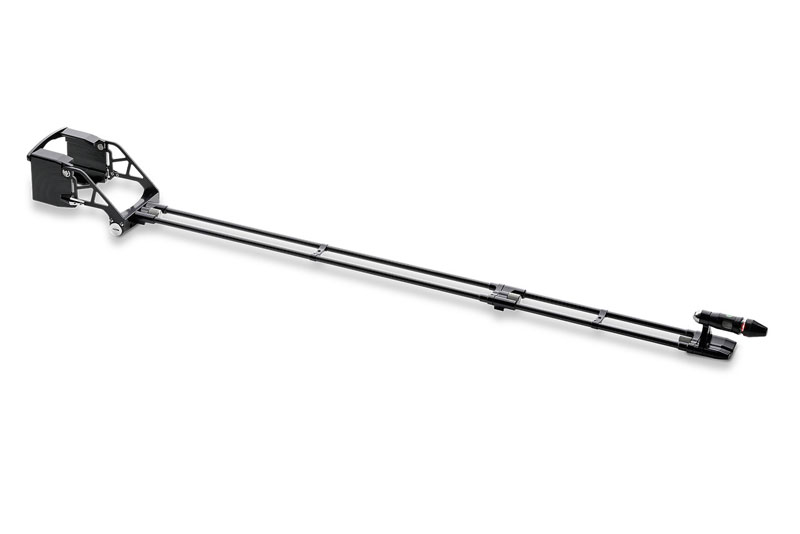

LASERSKI SKENER OBLIKA Ø 150 MM - 700 MM
Prilikom pregleda šahti i cevovoda Laserski Skener Oblika (LSS) služi kao dodatak sistemima za pregled, omogućavajući precizno određivanje prečnika i detekciju deformacija. Ovaj prsten se snima pomoću kamere. U kružnoj cevi uređaj porojektuje prsten laserskog svetla na unutrašnji zid cevi omogućavajući da se utvrdi poprečni presek profila i mera deformacije pomoću odgovarajućeg programa (npr. WINCAN Ring-Laser Scanner programski modul).
- Opseg primene u rasponu prečnika od DN 150 do DN 700 (u zavisnosti od materijala cevi), kombinovanjem šipki različitih dužina
- Laser se može fokusirati
- Adapter kamere sa zglobom za lako spuštanje sistema za pregled sa montiranim Laserskim Skenerom Oblika (LSS) u šahtu
- Magnenta zglobna brava omogućava rotaciju od 360° kamere sa montiranim Laserskim Skenerom Oblika (LSS)
- Zaštita od potresa (udara) na laserskoj jedinici
- Kalibracijski uređaj za program za procenu
- Jednostavna i brza instalacija
- Tačnost merenja ima WRc odobrenje (sertifikat)
- Kompatibilan je sa RCX90 glavom kamere ROVION® sistema za pregled cevovoda
- Kompatibilan je sa RC90 glavom kamere ROVVER® sistema za pregled cevovoda
- Kompatibilan je sa SVC100 glavom kamere SUPERVISION® sistema za pregled cevovoda
